Ремонт стартера ваз 2114

Для автомобилистов важно иметь возможность самостоятельно оперативно устранять неисправности своих машин, особенно связанные с механизмами, отвечающими за запуск двигателя. В процессе эксплуатации автомобиля могут возникать ситуации, когда данный устройства начинают проявлять сбои в работе. Причины могут быть разнообразными: износ компонентов, плохое электрическое соединение или же накопление загрязнений.

Технология демонтажа и последующей проверки механизма требует внимательности и точности. Перед началом работы необходимо подготовить инструменты: отвертки, мультиметр, ключи и другие необходимые принадлежности. Учтите важность использования качественных расходных материалов при замене поврежденных деталей.

Каждый этап работы должен быть выполнен в определенной последовательности для избежания ошибок или дальнейших неполадок. Запуск процесса следует начинать с проверки электрических соединений, так как проблема может заключаться именно в этом. Далее, необходимо произвести разборку устройства и экспертизу его внутренних компонентов.

При выполнении задач, связанных с восстановлением работоспособности механизма, нужно уделять особое внимание калибровке и тестированию. Это обеспечит надежную работу в будущем и позволит избежать лишних хлопот. Не забывайте, что профилактические мероприятия также не будут лишними, так как они могут значительно продлить срок службы указанного устройства.

Диагностика неисправностей электрического устройства

Для начала диагностики электрического устройства следует проверить, поступает ли напряжение от аккумулятора. Это можно сделать с помощью мультиметра. Измерьте напряжение на клеммах: при исправном источнике должно быть около 12.6 В. Если значение ниже 12 В, необходимо зарядить аккумулятор или заменить его.

Далее проверьте состояние контактов и проводов. Наличие коррозии или повреждений может привести к плохому контакту. Очистите клеммы и провода от загрязнений. Убедитесь, что соединения плотно зафиксированы.

Следующим шагом будет проверка целостности реле. Для этого необходимо переключить зажигание и послушать, срабатывает ли реле. Если щелчка не слышно, реле может быть неисправным, и его стоит заменить.

После этого стоит обратить внимание на механизм в устройстве. Попробуйте вручную прокрутить свой компонент, чтобы выявить заедание. Если есть затрудненное движение, это указывает на необходимость детального осмотра или замены механических частей.

Также проведите тест на наличие короткого замыкания. Отключите устройство от электроцепи и проверьте обмотки на сопротивление с помощью мультиметра. Нормальные значения должны быть в пределах 1-4 Ом. При низком значении или обрыве требуется полный анализ и, возможно, замена обмотки.

Если во время попытки запуска наблюдается лишь щелчок, это может свидетельствовать о низком токе, поэтому стоит проверить питание от аккумулятора. При помощи мультиметра проверьте, достаточно ли силы тока для запуска.

Наконец, не забудьте о проверке диодов. Для этого используйте тестер в режиме проверки диодов. При направлении щупов в правильной полярности, показатели должны показывать малое значение, а при изменении полярности — бесконечность. Неправильные показания требуют замены диодов.

Подготовка необходимых инструментов и материалов

Перед началом работ важно собрать полный комплект инструментов и материалов. Правильная подготовка упрощает процесс и минимизирует риски.

Инструменты:

• Ключи на 10, 13, 17 и 19 мм. Эти размеры подходят для большинства крепежных деталей.
• Отвертки с плоским и крестовым головками. Наличие нескольких размеров облегчает доступ к различным элементам.
• Трещотка с насадками. Удобна для работы в ограниченном пространстве.
• Плоскогубцы и пассатижи. Помогают при необходимости удерживать мелкие детали.
• Нож для резки проводов. Позволяет аккуратно обрезать и изолировать проводку.
• Лазерный уровень. Полезен для проверки правильного положения элементов.

Материалы:

• Новые крепежные элементы. Обратите внимание на качество, чтобы обеспечить надежность соединений.
• Изоляционная лента. Используется для защиты проводов от повреждений и короткого замыкания.
• Контактная паста. Предотвращает окисление контактных соединений и улучшает их проводимость.
• Смазка для механических частей. Обеспечивает легкость работы подвижных элементов.
• Чистящие средства. Средства для удаления загрязнений и окислов должны быть подходящими для металлических и пластиковых поверхностей.

После завершения подготовки рекомендуется проверить наличие всех перечисленных инструментов и материалов. Убедитесь, что они находятся в исправном состоянии и готовы к работе. Это позволит сократить время, затрачиваемое на выполнение задачи, и повысит ее качество.

Снятие узла запуска с автомобиля

Перед началом работы обеспечьте безопасность: отключите аккумулятор, чтобы избежать коротких замыканий. Далее следуйте инструкции.

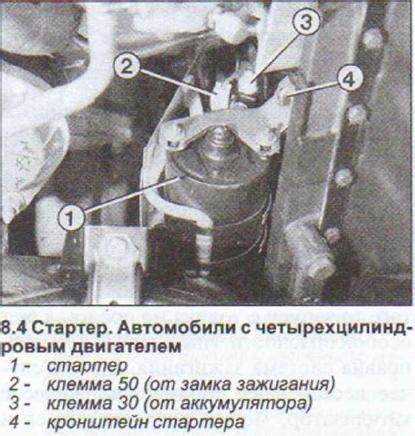

1. Находите узел запуска, расположенный внизу двигателя, сбоку от коробки передач.
2. Снимите защитную крышку, если она имеется, для доступа к крепежным элементам.
3. Отсоедините проводки. Сначала уберите отрицательный провод, затем положительный. При этом используйте специальный инструмент для снижения риска повреждений.
4. Отвинтите крепежные гайки, обеспечивающие фиксацию блока. Обычно для этого применяется ключ на 10 или 12 мм.
5. Аккуратно вытащите узел из посадочного места. Если он прилип, слегка постучите по нему, чтобы ослабить связь.
6. Проверьте состояние деталей. Если что-то вызывает сомнения, замените нужные компоненты.

После завершения работ, убедитесь, что всё хранится в чистоте, что поможет избежать коррозии и повреждений в будущем.

Разборка: пошаговая инструкция

Перед началом отключите аккумулятор, чтобы избежать короткого замыкания. Убедитесь, что работаете в проветриваемом помещении и используйте соответствующую защиту.

Снимите крышку, если такая имеется, с устройства. Для этого открутите крепежные винты, использовав подходящую отвертку. Убедитесь, что все элементы, включая шайбы и пружины, не потеряны.

Отсоедините провода, ведущие к обмоткам. Аккуратно снимите их, избегая повреждения контактов. Если необходимо, сделайте фото для дальнейшей сборки.

Перейдите к снятию роторной части. Убедитесь, что все соединения освобождены, затем аккуратно вытащите ротор. Проверьте его состояние на наличие повреждений.

Снимите статоры. Для этого открутите фиксаторы, находящиеся на боковых стенках конструкции. Обращайте внимание на расположение проводов при снятии.

Последний шаг – аккуратно удалите щётки. Для этого слегка отожмите их и при помощи плоскогубцев извлеките из посадочных мест. Ключевым моментом является проверка их состояния на предмет износа.

Все детали аккуратно разместите на рабочей поверхности. Сортируйте элементы по типам для облегчения последующей сборки. Подготовьте всё необходимое для очистки и проверки повреждений.

Проверка щеток и коллектора на износ

Для проверки щеток и коллектора необходимы следующие инструменты: мультиметр и штангенциркуль. Первым шагом необходимо изолировать автомобиль от аккумулятора.

Снимите щетки, аккуратно отсоединив их от креплений. Визуально оцените их состояние; при наличии трещин или значительных сколов щетки подлежат замене. Допустимый износ щеток составляет 1-2 мм. Если длина меньше, их необходимо заменить.

Измерьте толщину щеток с помощью штангенциркуля. Если значение меньше нормативного, это указывает на износ. Также проверьте пружины щеток на разрушение; они должны обеспечивать постоянное давление на коллектор.

Теперь переходим к коллектору. Осмотрите его на предмет следов перегрева, прилипания или повреждений. При наличии глубоких борозд коллектор следует шлифовать, чтобы восстановить его рабочую поверхность. Используйте наждачную бумагу средней зернистости для этого процесса.

Проверьте, нет ли сколов или трещин на сегментах коллектора. Они могут приводить к потере электрического контакта и снижению эффективности работы. Мультиметром проверьте сопротивление между сегментами коллектора; оно должно быть равномерным. Значительные отклонения указывают на проблемы в системе.

Замена поврежденных деталей устройства

Прежде всего, следует тщательно осмотреть компоненты, чтобы выявить изношенные или поврежденные элементы. Часто требуется замена щеток, которые отвечают за контакт с ротором. Если наблюдается заметный износ, обязательно установите новые детали. Обычно они стоят недорого и доступны в магазинах автозапчастей.

При осмотре обмотки важно обратить внимание на возможные перегорания или механические повреждения. В случае выявления дефектов обмотки, лучше всего обратиться к специалистам для их восстановления или замены. Попытки самостоятельного ремонта могут привести к серьезным проблемам в функционировании устройства.

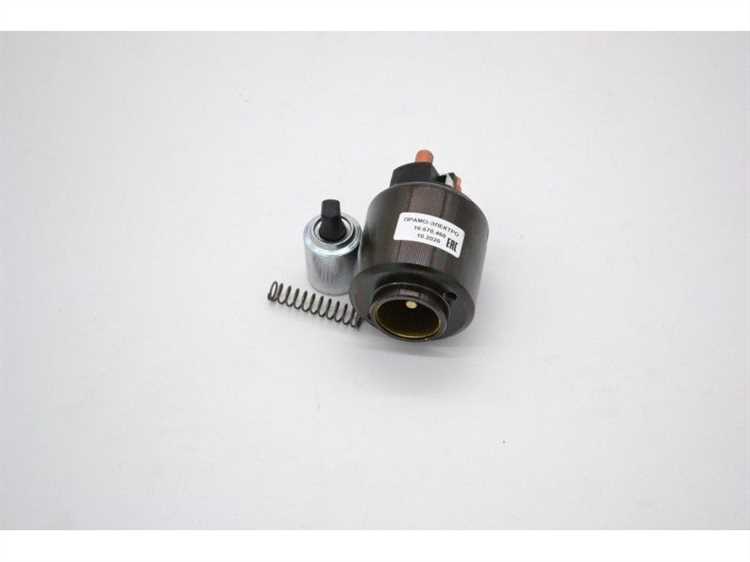

Следующий этап – проверка соленоида. Если он не срабатывает или срабатывает ненадежно, необходимо заменить его. Откажите от использования деталей с неясной историей или с повреждениями. Ищите качественные запчасти от проверенных производителей.

Также акцентируйте внимание на приводе, так как износ может вызвать проблемы в передаче усилия на маховик. При наличии трещин или явных повреждений, замена привода является приоритетной задачей. Не забывайте заменять крепеж, так как старые гайки и болты могут не обеспечивать надежного соединения.

После установки новых деталей проверьте все соединения на плотность, а также проведите тест на работоспособность устройства. Это поможет избежать неприятных сюрпризов в процессе эксплуатации.

Сборка после восстановления

После завершения восстановительных работ переходите к сборке устройства. Убедитесь в наличии всех частей и инструментов, необходимых для завершения процесса. Следуйте представленным рекомендациям для корректной сборки.

Первым шагом проверьте каждый элемент на предмет повреждений или износа. Убедитесь, что все контакты чистые и свободные от коррозии. Используйте щетку для удаления загрязнений.

Установите обмотку на место, следуя оригинальному порядку. Обратите внимание на расположение проводов, чтобы избежать путаницы при подключении. Если вы используете новые компоненты, проверьте их совместимость с остальными элементами.

Далее, установите промежуточные элементы. Каждый винт и крепеж должны быть затянуты с необходимым усилием. Не переусердствуйте, чтобы избежать повреждения резьбы. Рекомендуется использовать динамометрический ключ для контроля момента затяжки.

После окончательной сборки протестируйте устройство на работоспособность. Выполните его подключение к аккумулятору и убедитесь в отсутствии коротких замыканий. Прокачайте систему, чтобы убедиться в правильности работы всех компонентов.

В завершение, дайте устройству поработать несколько минут. Обратите внимание на любые посторонние звуки или перегрев. Если все работает стабильно, можно установить конструкцию на транспортное средство.

Установка восстановленного устройства

Прежде чем приступить к установке, убедитесь, что новое устройство соответствует спецификациям автомобиля. Подготовьте инструменты: ключи, отвертки и тряпку для уборки возможной грязи.

Сначала выделите место под установку. Удалите защитные элементы, которые могут мешать доступу. Снимите старый агрегат, отсоединив электрические провода и крепежные механизмы. Обратите внимание на последовательность разъединения для правильного подключения нового устройства.

Очистите место под установку от грязи и коррозии. Убедитесь, что поверхность гладкая и готова для нового элемента. Установите обновленное устройство на место, зафиксировав его с помощью крепежных деталей. Важно не перекрутить болты, чтобы избежать повреждений.

Соедините электрические провода, следуя схемам подключения. Проверьте, чтобы все соединения были надежными. Рекомендуется слегка смазать контактные точки для предотвращения окисления.

Проверьте, все ли элементы установлены правильно, и нет ли лишних деталей. После этого можете проводить тестовый запуск. Обратите внимание на работу агрегата, прослушайте на наличие посторонних звуков.

Если все работает корректно, установите защитные элементы обратно. Убедитесь, что пространство закрыто и защищено от попадания влаги.

Тестирование работы устройства после ремонта

После завершения работы важно убедиться, что компонент функционирует надлежащим образом. Начните с визуального осмотра. Проверьте наличие следов повреждений, трещин и ненадлежащих соединений. Убедитесь, что все проводники правильно закреплены и не имеют окисления.

Подключите аккумулятор к системе и переместите ключ в положение ‘зажигание’. Обратите внимание на индикаторы на приборной панели. Они должны свидетельствовать о корректной подаче питания. Если есть непрозрачные или мигающие сигналы, это может указывать на проблемы.

Затем проверьте работоспособность устройства с помощью мультиметра. Измерьте напряжение на выходе – оно должно соответствовать указанным характеристикам. При включенном зажигании значение должно находиться в пределах 12-14 вольт. Если данные значительно отклоняются от нормы, это может указывать на неисправность.

При наличии возможности проведите тестирование на эмуляторе нагрузки. Это позволит оценить работу элемента в условиях, приближенных к реальным. Имитация запуска двигателя также полезна. При этом установка должна полноценно реагировать, без посторонних звуков или вибраций.

Кроме того, стоит провести серию запусков. Обращайте внимание на время, которое требуется, чтобы система заработала. Если возникают задержки или устройство не срабатывает с первого раза, рекомендуется повторно пересмотреть все соединения и детали.

В конце пройдите проверку на наличие утечек и проверьте соединительные элементы. Надежная фиксация и отсутствие неполадок обеспечивают долгосрочную эксплуатацию.

Профилактика и советы по уходу

Чтобы обеспечить долгую службу электрической машины автомобиля, соблюдайте следующие рекомендации:

• Регулярные проверки: Периодически осматривайте соединения и крепления. Обращайте внимание на признаки коррозии или повреждения.
• Чистота: Держите электрические компоненты в чистоте. Используйте щетку илиCompressed Air для удаления грязи и пыли.
• Контроль зарядки: Следите за состоянием аккумулятора. Проверьте уровень заряда, чтобы избежать переразряда или перезарядки.
• Качественные компоненты: Используйте только проверенные и сертифицированные детали. Это поможет избежать проблем в будущем.
• Обработка контактов: Нанесите небольшой слой смазки на электрические соединения для уменьшения окисления и улучшения проводимости.

Следование этим рекомендациям значительно увеличит срок службы и производительность вашего автомобиля. Профилактика позволит вам предотвратить неприятные сюрпризы в пути.
